Wie du deine eigene neigbare Kletterwand bauen kannst

Wie du deine eigene neigbare Kletterwand bauen kannst Alle fanatischen Kletterer, der zuhause eine freie Wandfläche zur Verfügung haben, werden früher oder später die Montage einer eigenen Kletterwand in Erwägung ziehen, um jederzeit ein wenig indoor trainieren zu können.

Von dem ersten Gedanken hin zur Verwirklichung kommen viele Fragen auf… wie soll ich das anstellen? Welche Werkzeuge und Arbeitsmittel sind erforderlich? Sollte die Wand fest stehen oder neigbar sein?

Ich möchte dir mit diesem Leitfaden offene Fragen beantwortet und die Montage erleichtert.

In meinem Fall stand mir zuhause eine Wand mit einer Breite von etwa 5 m und einer Höhe von etwa 2,50 m zu Verfügung; nach längerem Überlegen entschied ich mich für vier Faltplatten mit einer fest an der Wand verankerten Stützkonstruktion.

Ich werde den Prozess Schritt für Schritt erklären, wobei leider nicht sehr viele detaillierte Fotos zur Verfügung stehen; damals wusste ich noch nicht, dass die Dokumentation meiner Idee hilfreich sein könnte:

Material vorbereiten und zuschneiden

Kaufe zunächst vier Platten und schneide sie zu: ich habe 4 Holzfaserplatten mit einer Stärke von 16 mm (das ist mehr als genug!) und mit den Maßen 2,44 m x 1,22 m gekauft. Jede Platte wurde direkt im Baumarkt in zwei Stücke von 2,00 m x 1,22 m und 0,44 x 1,22 m geschnitten.

Ich habe eine geschweißte Stahlkonstruktion in Auftrag gegeben, um jedes Panel zu verstärken und die Teile dann jeweils an der Wand zu verankern (unterer Teil der Wand an der Mauer; oberer Teil der Wand der tragende Balken). Die Konstruktion besteht aus 4 cm x 3 cm großen Stahlrohren mit Durchmessern von 1mm. Diese Konstruktionen sind wie folgt aufgebaut:

Bei den 2,00 m x 1,22 m großen Platten besteht die Konstruktion aus einem die Paneele umlaufenden Quadrat mit einem Verstärkungsstreifen in der Mitte. Die 0,44 m x 1,22 m großen Teile haben nur ein umlaufendes Quadrat.

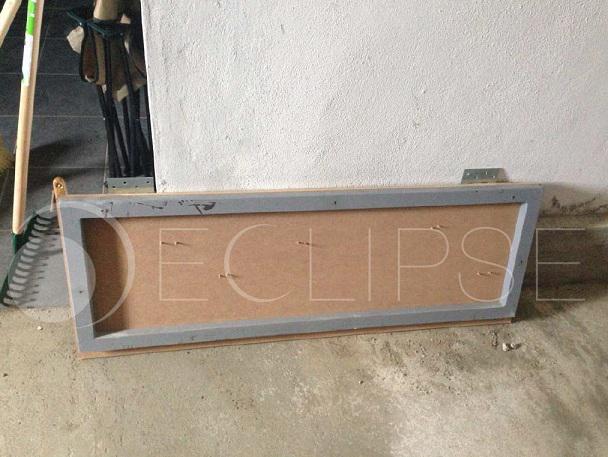

Foto 2: Stahlkonstruktion, die an der kleinen Platte befestigt ist.

Löcher bohren und Einschlagmuttern einsetzen

Im nächsten Schritt werden die Löcher für die späteren Griffbefestigungspunkte gebohrt, in die zunächst die Einschlagmuttern eingesetzt werden sollen. Hilfreich für die regelmäßigen Abstände ist es, eine Art gestuftes Netz mit Abständen nach deinem Geschmack festzulegen. Diese Arbeit ist natürlich ziemlich mühsam, aber wichtig. Ich persönlich habe mich für Netzabstände von 20 cm x 20 cm entschieden, um einerseits eine gute Dichte an Klettergriffen zu erreichen, aber andererseits die Wand nicht zu überfüllen. Zum Bohren empfehle ich dir einen 12-mm-Holzbohrer. Achte darauf, dass du möglichst gerade Löcher bohrst, damit die Einschlagmuttern und somit auch die Griffe später gut befestigt werden können und sich nicht verdrehen.

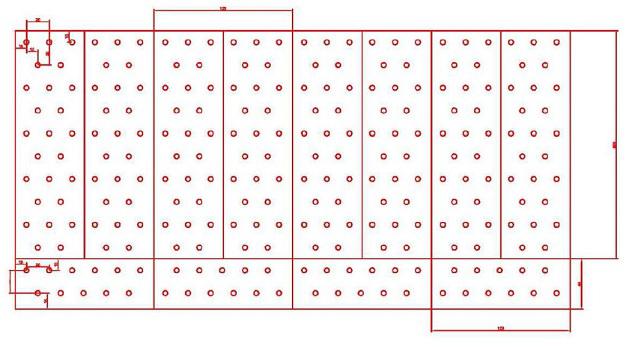

Foto 3: Entwurf der Platten mit Struktur/ Lochraster

Anschließend werden die Einschlagmuttern auf der Rückseite der Platten angebracht. In meinem Fall waren die Einschlagmuttern klassisch mit Zähnen (es gibt auch welche, die mit kleinen Schrauben befestigt werden). Die Bohrarbeit finde ich aber ziemlich mühsam, das Einhämmern mit Zähnen finde ich weitaus einfacher; allerdings muss besonders darauf geachtet werden, die Einschlagmuttern gerade einzuschlafen, um spätere Probleme bei der Montage zu vermeiden.

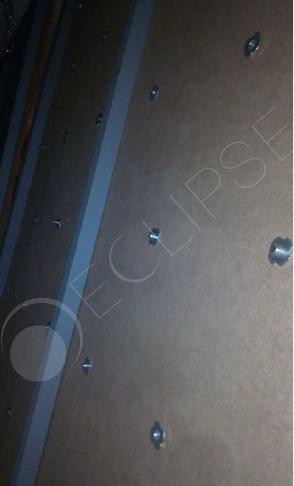

Foto 4: Detail der Einschlagmuttern in der Platte (an einigen sind die Schauben durch die bereits befestigten Klettergriffe zu sehen).

Platten an Stahlstruktur befestigen

Nachdem die Löcher gebohrt und Einschlagmuttern angebracht wurden, muss die Holzfaserplatte an der Stahlkonstruktion befestigt werden. Dafür habe ich die Holzplatte auf die Stahlkonstruktion auf dem Boden gelegt und mit einem 3 mm Stahlbohrer etwa alle 30 cm ein Loch über die gesamte Länge der Platte und auch in den mittigen Verstärkungsstreifen gebohrt.

Danach die Gewindeschrauben einsetzen, die die Platte mit der Konstruktion verbindet. Es ist wichtig, nicht über die Außenseite der Konstruktion hinaus zu bohren. So vermeidest du das Abbrechen der Bohrer und erleichterst die spätere Handhabung (durch Schraubenspitzen, die hinten in der Struktur herausragen und ein Verletzungsrisiko darstellen).

So wird ebenso bei den kleinen Platten verfahren, die mir als fester Sockel für die Zimmerdecke dienen (1,22 m x 0,44 m).

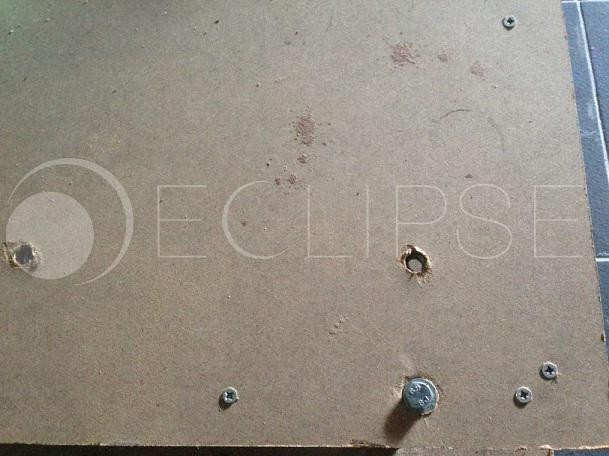

Foto 5: Detail der Schauben zur Befestigung der Platte an der Konstruktion und der M8-Schraube zur Befestigung der Platte am Träger.

Scharniere montieren

Bis hierher haben wir alle Platten an der Stahlkonstruktion befestigt und die SPINNEN angebracht. Im nächsten Schritt soll an jedem kleinen Paneel ein möglichst großes Paar Stahlscharniere montiert werden. Ich habe für meine Wand 10 cm breite Scharniere gekauft und Diese dann an den Verbindungsstellen mit der Stahlstruktur befestigt. Es entstand eine „Naht“ aus Scharnier + Platte + Stahlstruktur. Die Verbindung wird mit 8 Schrauben (vier in der großen; vier in der kleinen Platte) gemacht, wobei in der Struktur zunächst mit einem 3 mm Stahlbohrer vorgebohrt wird.

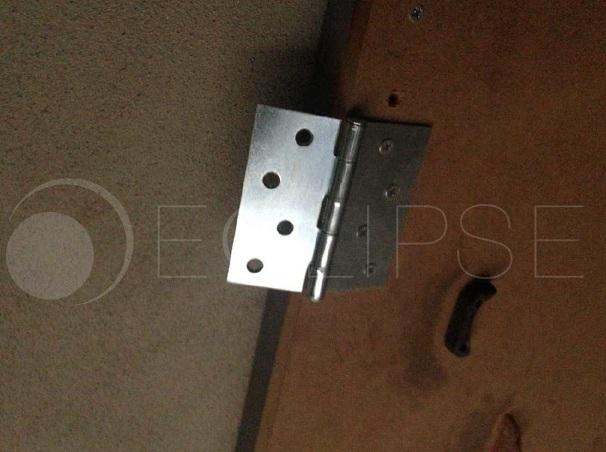

Foto 6: Detail eines montierten Scharniers.

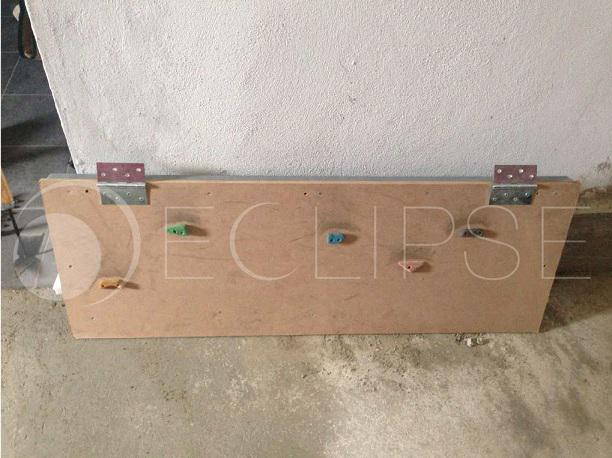

Foto 7: Kleines Paneel mit eingesetztem Scharnier und Detail der Bohrungen für die Wandverankerung

Verankerungen und Ketten montieren

Im nächsten Schritt sollen an den großen Platten je 2 Anker gesetzt werden, die am Ende die gesamte Last tragen und mit Ketten am tragenden Balken befestigt werden. Die Verankerungen sind M8-Schrauben, die durch das Panel, die Stahlkonstruktion (wichtig: nutze eine Unterlegscheibe an der Unterseite) und am Ende durch die Ringmutter reichen. Zur Bohrung dieses Loches habe ich einen 8 mm – Stahlbohrer verwendet.

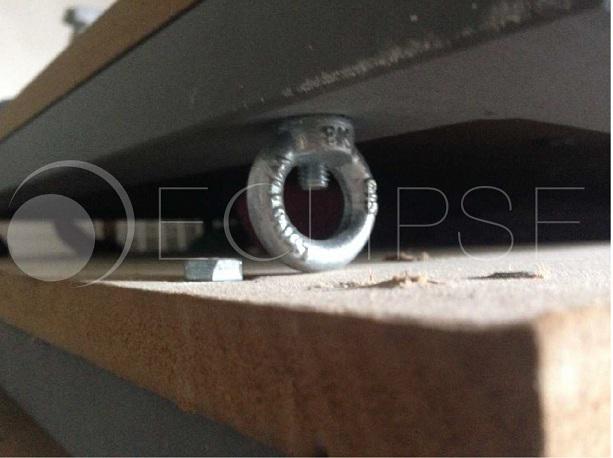

Foto 8: Detail der Ringmutter auf der M8-Schraube.

Platten an der Wand befestigen

Jetzt, wo die Platten fertig sind, verankern wir sie an der Wand und dem Balken. Wir beginnen mit den kleinen Paneelen, die als Sockel der Kletterwand dienen. Wir befestigen sie mit 9 mm Gewindeschrauben, nachdem die gesamte Konstruktion wie zuvor beschrieben mit einem 5 mm – Stahlbohrer durchbohrt und an jeder dieser Stellen ein FISCHER Dübel SX 10 in die Wand gesteckt wurde.

Für jede Platte habe ich 5 Befestigungspunkte montiert, um die Sicherheit zu gewährleisten. Das Scharnier wird dann an der großen Platte befestigt; vielleicht ist das die komplizierteste Aufgabe, weil die großen, recht schweren Platten, an die zuvor für die Scharniere vorgebohrten Löcher platziert werden muss.

Foto 9: Großes Paneel, das mit Scharnieren an einem kleinen, bereits an der Wand befestigten, Paneel verankert ist.

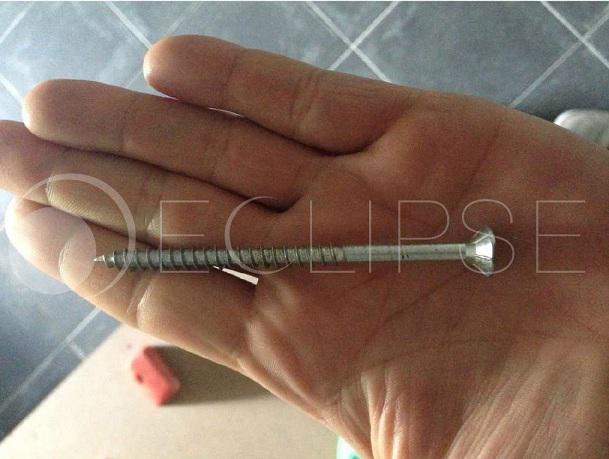

Foto 10: Detail der 9 mm – Gewindeschraube zur Befestigung an der Wand.

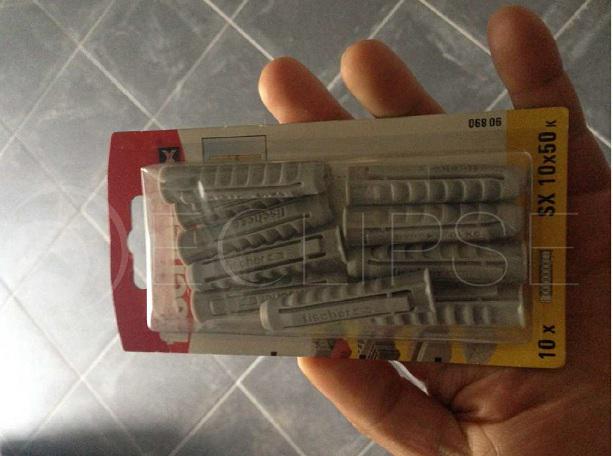

Foto 11: Detail der Dübel FISCHER SX10 für die langen Schrauben in der Wand.

Nun haben wir alle kleinen Platten als Basis befestigt und die großen Platten lassen sich durch die Scharniere auf und ab bewegen. Jetzt müssen nur noch die Anker am tragenden Balken angebracht werden, der dann das gesamte Gewicht unserer beweglichen Struktur tragen soll.

Ich habe 6 cm lange M8 – Fixanker verwendet, die mit einem 10 mm – Betonbohrer in den Balken gebohrt wurden; für jeweils zwei Platten verwendete ich einen Anker (siehe Foto 14), um das ganze stabiler zu machen würde ich aber eher je einen Anker pro Platte verwenden.

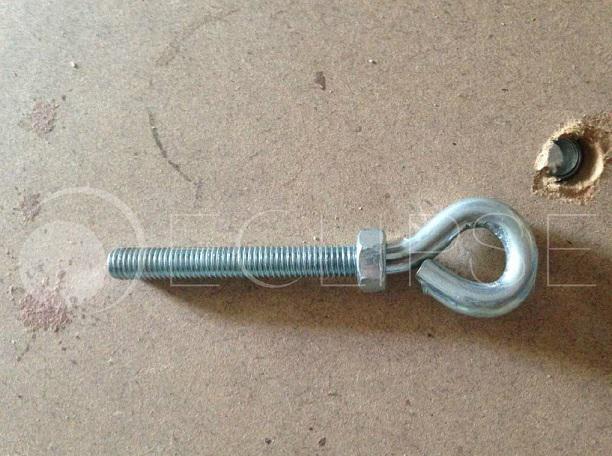

Foto 12: Detail des Bolzens ohne Ankerhülse, diese sitzt bereits in der Wand.

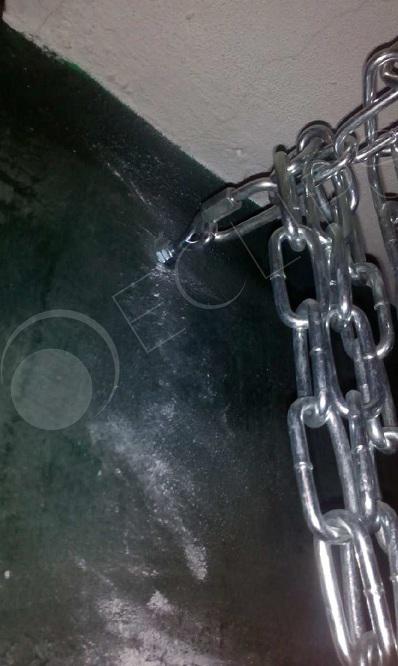

Foto 13: Am Balken verankerter: Sicherheitskarabiner und Ketten, die die Platte halten.

Die Endgültige Verbindung wurde mit Ketten und einem Sicherheitskarabiner gemacht, wobei die einzelnen Kettenglieder die Abstände und somit die Neigung der Platte ausmacht

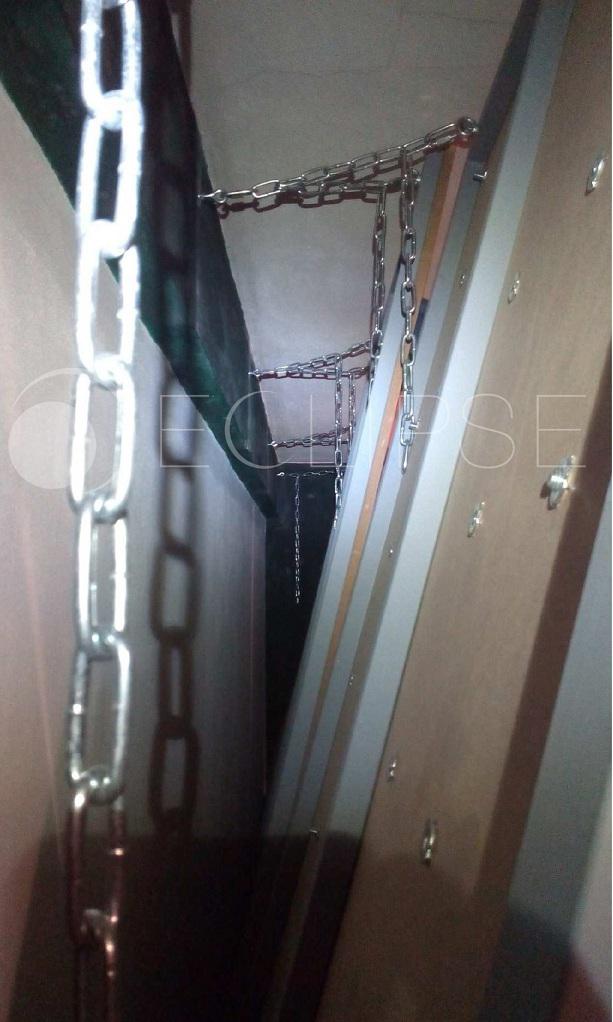

Foto 14: Detail der Verankerung mit Ketten und Sicherheitskarabinern.

Klettergriffe anbringen

Und jetzt kommt endlich der beste Teil des Ganzen: Das Anbringen der ECLIPSE-Klettergriffe an der gesamten Wand; die große Vielfalt an Formen und die gute Qualität der Griffe lässt keinen Zweifel. Es gibt Sets aller Art und durch unsere individuell neigbare Wand können sie alle miteinander kombiniert werden, um wirklich stark zu werden.

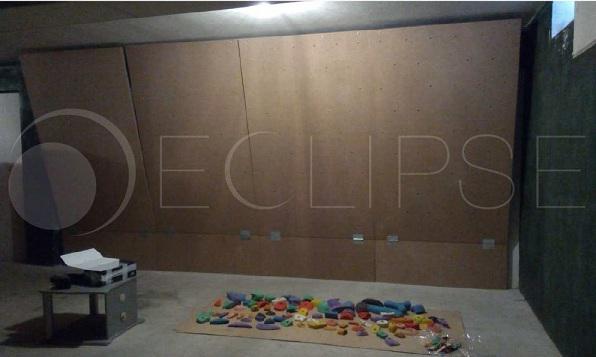

Foto 15: Fertige Kletterwand, die nur auf den Einsatz der ECLIPSE-Griffe warten! ECLIPSE.

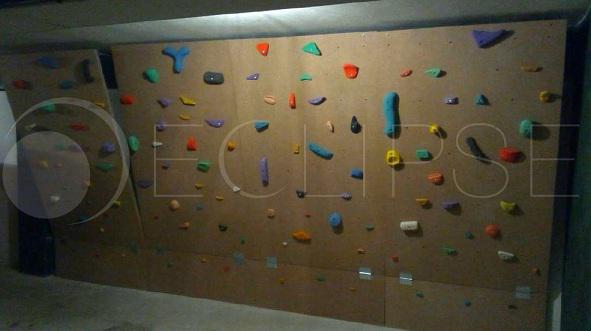

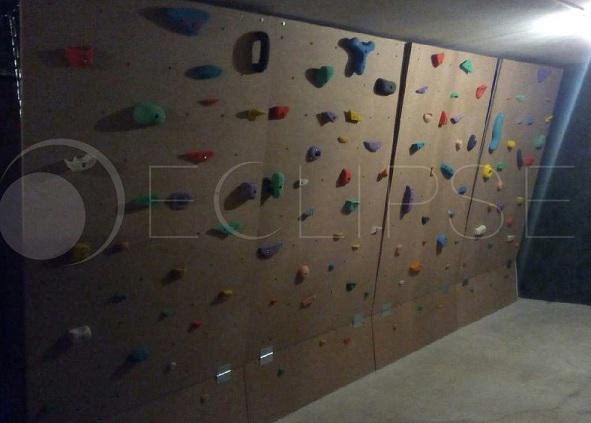

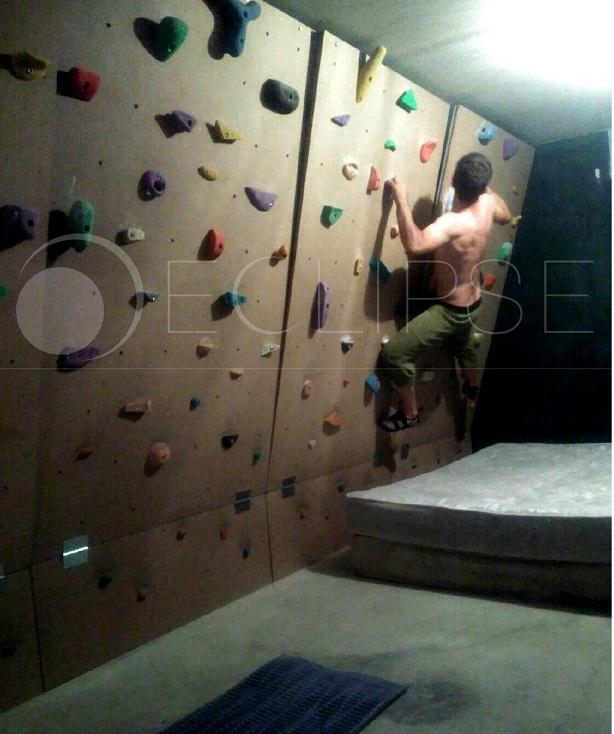

Und zu guter Letzt ein paar Fotos des Ergebnisses:.

Fazit

Ich hoffe, dass dieser kleine Leitfaden offene Fragen beantwortet hat und zur Errichtung einer eigenen „Homewall“ ermutigt. Es hat mich viele Stunden Arbeit gekostet, vor allem aber die Planung hat viel Zeit in Anspruch genommen. Ich hoffe sehr, dass dieser Blog anderen Hilft, diese Zeit zu sparen.

Autor: Roberto García Martín
